Piece do utwardzania i hartowania wiązki chodzącej dla butli gazowych

1.Dopis układu pieca:

Ten piec typu chodzący wiązek jest zainstalowany w jednej linii. Płytka i ramy są wykonane z stali i stali formowanej.aby piec mogła działać w stabilnym i niezawodnym stanie, powłoka wykonana jest z płyt stali A3,δ4 mm, które są spawane ze stali kanału piecowego.

Okładka pieca: w celu zapewnienia szybkiego wzrostu temperatury, oszczędzania energii i zwiększenia dokładności kontroli temperatury, piec przyjmuje pełną strukturę włókien.Te bloki włókna są zamontowane wraz z ścianą pieca przez kotwicę ze stali nierdzewnejAby wydłużyć żywotność podszewki, po przymocowaniu bloków włókien ścianą pieca, na powierzchni włókien pokrywa się jedną warstwę blachy ze stali nierdzewnej 1Cr13 δ2mm,Ten rodzaj konstrukcji ma ponad 8 lat życia.

Konfiguracja urządzenia: składa się z pieca hartowania, pieca hartowania, zbiornika gaśniowego, stołu załadunkowego, stołu rozładunkowego, układu spalania, układu wydechowego i układu sterowania elektrycznego.

2- Procedury pracy linii produkcyjnej:

*Zatładowanie cylindrów na rolce przenośnej;

*Cylindry są przenoszone na stół załadunkowy i ładowane wewnątrz komory pieca utwardzającego z jednego końca drzwi pieca;

*Zaliki podgrzewane są poziomo wewnątrz pieca utwardzającego;

*Po procesie ogrzewania butle będą wypuszczane z komory z drugiego końca drzwi pieca;

*Cylindry są przenoszone do środka zbiornika gaśniowego; (Cylindry są poziomo zanurzone w wodzie gaśniowej)

*Po ugasieniu butle przenoszone są do stołu załadunkowego przed piecem hartowania;

*Zalicza się cylindry wewnątrz komory pieca hartowania z jednego końca drzwi pieca;

*Zaliki są ogrzewane poziomo wewnątrz pieca hartowania;

*Po procesie ogrzewania butle będą wypuszczane z komory pieca z drugiego końca drzwi pieca;

* Proces chłodzenia powietrzem;

* Cylindry są wyładowywane z komory pieca, czekając na rozładunek.

Cykl pracy linii produkcyjnej dla butli standardowych: 160 sekund/część

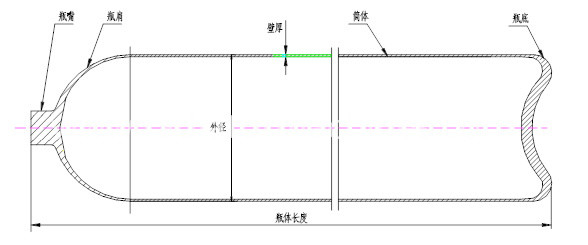

3Charakterystyka butli gazowej:

Cylinder gazowy jest wykonany z bezszwowej rury stalowej i ukształtowany w cylindryczny kształt.

4, Wykaz części zamiennych
