DW38CNC-3A1S W pełni automatyczna maszyna do gięcia rurociągów prostokątnych i okrągłych

DW38CNC-3A1S W pełni automatyczna maszyna do gięcia rurociągów prostokątnych i okrągłych

Nazwa Marki:	WONDERY
Numer modelu:	38CNC-3A1S
MOQ:	1 ZESTAW/ZESTAWY
Cena £:	negotiable
Czas dostawy:	45 dni roboczych
Warunki płatności:	L/C, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Jiangsu, Chiny (kontynent)

Orzecznictwo:

nazwa maszyny:

Automatyczna maszyna do gięcia rur

Model:

DW38CNC-3A1S

Min. zgięcie R dla rury miedzianej wynosi: 1,5D:

Ø38X3,8mm

Minimalna wartość R zgięcia dla rury ze stali nierdzewnej wynosi 1,5D:

Ø30X2,5mm

Dostępność Długość rury gięcia:

2000 mm

Maks. R do zginania:

280 mm

Maksymalny kąt gięcia:

Moc silnika elektrycznego:

5,5 kW

Waga:

2250 kg

Wielkość:

4200X1200X1400

Szczegóły pakowania:

Drewniana skrzynia przystosowana do transportu morskiego

Możliwość Supply:

100 zestawów/zestawów rocznie

Podkreślić:

Maszyna do gięcia rurociągów prostokątnych

W pełni automatyczna giętarka do rur

Maszyna do gięcia rur okrągłych

Opis produktu

DW38CNC-3A1S W pełni automatyczna maszyna do gięcia rurociągów prostokątnych i okrągłych

1.Zdjęcie maszyny

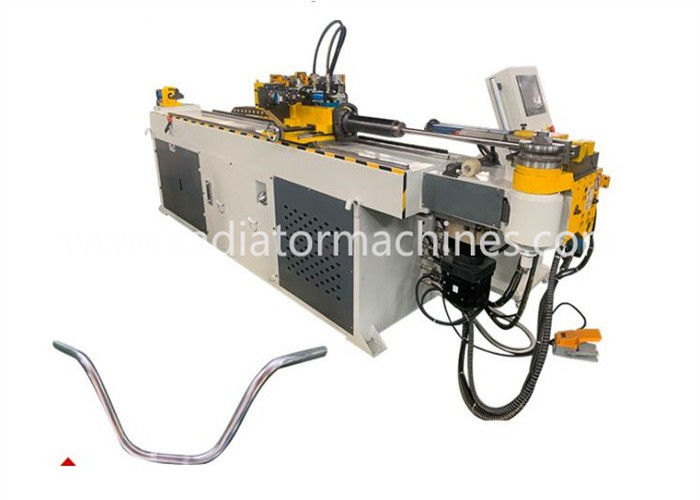

(1)Ogólny obraz maszyny

(2)Formy do gięcia rury prostokątnej i okrągłej

2.Opis produktu
Materiał dostosowany:
rury stalowe, rury ze stali nierdzewnej, rury miedziane, rury aluminiowe; rury metalowe
Zalecana branża zastosowania:
wyposażenie mobilne do samochodów (rurka olejowa do hamulców, tłumik, siedzenia), motocykle, sprzęt higieniczny,
klimatyzacji, rowerów, stalowych mebli, wyrobów sanitarnych itp.

3Główna specyfikacja

^{1Automatyczne rozpoznawanie mocy w maszynie i roboczym kawałku, przetwarzanie jest zarówno szybkie i dobre}
^{2Powolne powrót rdzenia, napędzany przez barrow, wpływający na podejrzenie kąta.}
^{3Cała operacja jest w komputerze, prosta, szybka i poprawna.}
^{4System programowania obrazowego: rysowanie i modyfikowanie obrazu rurki stereo na ekranie, tworzenie}
^operacja ^{proste, szybkie i poprawne}
^{5. Badanie odbicia: badanie porównawcze właściwości partii materiałów rur}
^{6. funkcja pojedynczego defagowania - staranne obserwowanie deformacji materiału rurowego podczas}
^{Produkcja szlaków} ^{- Nie, nie.}
^{7Automatyczne rysowanie grafiki wyczyszczalni pomaga w opracowywaniu nowych produktów}
^{8. całościowa kontrola: układy napędowe hydrauliczne/elektryczne, brak fazy w silnikach/inwersji,}
^{napięcie, temperatura,} ^{Ciśnienie oleju, i automatycznie zdiagnozować problemy}
4.Parametr techniczny

program Rodzaj maszyny		DW38CNC-3A1S
Min zgięcie R dla rury miedzianej wynosi:1.5D		Ø38X 3,8 mm
Min zgięcie R dla rury s.s jest 1,5D		Ø30X 2,5 mm
Dostępność Długość rury giętej		2000 mm
Max R dla gięcia		280 mm
Maksymalny kąt gięcia		185°
Proces gięcia dla każdej rury		16
Stawka pracy	Prędkość gięcia	Ma × 85°/sek
	Prędkość obrotowa	Ma×280°/sek
	Częstotliwość karmienia	Ma × 700 mm/s
Dokładność pracy	Kąt zgięcia	±0,1°
	kąt obrotowy	±0,1°
	Długość karmienia	±0,1 mm
Watty maszyny elektrycznej do tłoczenia oleju		14mpa
Metoda wprowadzania informacji		Oś (Y,B,C)
Metoda gięcia		Serwo
Maksymalna grupa gięcia		500
Moc obrotowego serwomotora		400 W
Siła zasilająca Servo silnik		1.5 kW
Siła gięcia Servo silnik		5 kW
Moc silnika elektrycznego		5.5 kW
Masa maszyny		2250 kg
Rozmiar L W H (((mm) 3A1S		4200X1200X1400

5.Główne części mechaniczne

Nie, nie, nie.	Nazwa	Pochodzenie	Nazwa marki	Usługa
1	Przełącznik powietrza	Chiny	CHINT	2 lata
2	Przełącznik powietrza	Chiny	CHINT
3	Kontaktor AC	Chiny	CHINT
4	Relaj termiczny	Francja	Schneider
5	Transformator	Chiny	JIUCHUAN
6	Mikrowyłącznik	Japonia	Omron
7	Przełącznik mocy	Tajwan	Meanwell
8	System serwoelektryczny	Japonia	400W Mitsubishi
			1.5KW Mitsubishi
			5 kW Mitsubishi
9	PLC (CPU)	Japonia	Mitsubishi
10	Ekran dotykowy	Tajwan	Weinview
11	Przełącznik podejścia	Japonia	Omron
12	Relaj	Japonia	Omron
13	Koder	Japonia	Omron

6.Części i komponenty mechaniczne

1	Maszyna do spowolnienia	Taiwan PHT	2 lata
2	Ścieżka przewodnicza Beeline	Taiwan HIWIN
3	łożyska	Japonia NSK
4	Śruby kulkowe	Taiwan HIWIN
5	Przesunięcie przewodnika	Taiwan HIWIN
6	IPC	Taiwan ADVANTECH	Opcjonalnie
7	System operacyjny	China DASONG	2 lata

7.System ciśnienia hydraulicznego

Nie, nie, nie.	Nazwa	Pochodzenie i marka	Usługa
1	Pozostałe zestawy	Japoński Yuken	2 lata
2	Zbiornik oleju	Shanghai Baoshan
3	Pierścień pieczęci	Japonia Valqua
4	Rury naftowe	Taiwan Lianhui
5	Silnik pompy olejowej	CHINA TAIHU
6	Pompa olejowa	CHINA TAIHU
