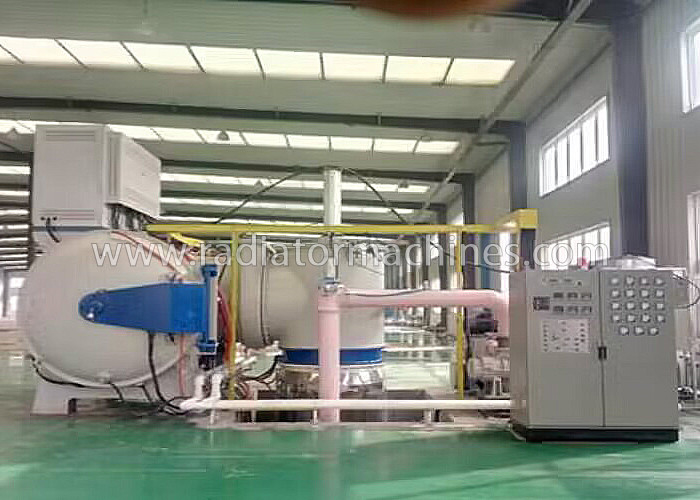

Elektryczny próżniowy piec do lutowania twardego o temperaturze 750 stopni celsjusza do grzejników aluminiowych wymienników ciepła
1.Summar
Próżniowy aluminiowy piec do lutowania twardego jest używany głównie do urządzeń do wymiany ciepła lokomotyw kolejowych,
sprzęt do separacji powietrza i produkcja samochodów do ochrony środowiska.Produkty z próżnią
obróbka lutowania: intercooler, chłodnica oleju, chłodnica, parownik, skraplacz, antena siatkowa radaru, falowód
oraz różne płytowe lub segmentowe wymienniki ciepła. Wszystkie jednostki miary przyjmują jednostkę międzynarodową (SI)
standard.Jednostki miary wszystkich części, komponentów i różnych instrumentów wyposażenia
przyjąć międzynarodowy standard jednostek (SI).
2.TtechnicznyParametry
|
2.1 aluminiowy piec próżniowy do lutowania: 1 zestaw;
2.2 Efektywny rozmiar strefy grzewczej: 2000 (dł.) × 1200 (szer.) × 1200 (wys.) mm;
2.3 Pojemność załadunku pieca: ≤ 2000 kg / piec (wraz z osprzętem narzędziowym);
2.4 Maksymalna temperatura: ≤ 750 ℃;
2.5 Temperatura pracy: 300-700 ℃;
2.6 Moc grzewcza: 380kW;
2.7 Jednorodność temperatury pieca: ≤ ± 4 ℃ (600 ℃);
2.8 Dokładność regulacji temperatury: ≤ ± 1 ℃;
2.9 Czas wzrostu temperatury: ≤ 60 minut dla wzrostu temperatury do 700 ℃ bez obciążenia z temperatury pokojowej;
2.10 Ekstremalny stopień próżni: 4×10 Pa-4;
2.11 Próżnia robocza: 4×10 Pa-3;
2.12 Szybkość wzrostu ciśnienia: ≤ 0,4 Pa/h;
2.13 Czas odsysania próżniowego: ≤ 40min do osiągnięcia 4×10-3Pa w stanie zimnym i pustym piecu (z wyłączeniem czasu nagrzewania pompy dyfuzyjnej);
|
3.OgólnyOprzegląd
Próżniowy piec do lutowania twardego to pozioma, jednokomorowa konstrukcja z drzwiami pieca zarówno z przodu, jak iz tyłu.
Drzwi pieca napędzane są silnikami redukującymi prędkość.
Pneumatyczny popychacz jest zablokowany i podawany na obu końcach. Główna maszyna składa się z korpusu pieca próżniowego,
komora grzewcza, system próżniowy, system inflacji, system pneumatyczny, system chłodzenia wodą, elektryczny system sterowania itp.
3.1 Korpus i pokrywa pieca próżniowego
Korpus i pokrywa próżniowego elektrycznego pieca do lutowania twardego mają konstrukcję chłodzoną wodą o podwójnych ściankach i wlot wody
a konstrukcja odwadniająca pozwala uniknąć martwej strefy temperaturowej. Wykonane są wewnętrzne i zewnętrzne ściany pieca
wysokiej jakości stal węglowa.Pokrywa pieca ma postać bocznego otworu zawiasowego, z konstrukcją kabłąka zaciskowego.
Wewnętrzna powierzchnia korpusu pieca jest polerowana, aby zapewnić wydajność próżniową przy długotrwałym użytkowaniu.
3.2Komora grzewcza, element grzejny i izolator
Komora grzewcza elektrycznego pieca do lutowania twardego jest złożoną z ośmiokątnej konstrukcji ramowej
wszystkie ze stali nierdzewnej i są dwa rzędy kół pasowych
w dolnej części ramy, co jest wygodne do ogólnego wyciągania, konserwacji i naprawy
ogrzewania
izba.Osłona termiczna wykonana jest z 5 warstw stali nierdzewnej.
Warstwy 1-4: stal nierdzewna 0,5 mm (304).
Warstwa 5: 1 mm stal nierdzewna (304) jest najbardziej zewnętrzną warstwą.
Element grzejny przyjmuje szerokopasmowy pasek niklowo-chromowy (Cr20Ni80), z równomiernym ogrzewaniem i niewielką utratą ciepła.
Temperatura ogrzewania jest podzielona na 10 stref do ogrzewania i kontroli temperatury.Elementy grzejne są
ułożone serpentynowo z szerokopasmowymi, wysokotemperaturowymi paskami niklowo-chromowymi, co nie tylko zapewnia
dobra jednorodność temperatury pieca, ale także pomaga poprawić wytrzymałość w wysokich temperaturach i żywotność
paski grzewcze.
Izolator przyjmuje 95% porcelanę izolacyjną z tlenku glinu.
Na końcowej powierzchni komory grzewczej znajduje się ruchomy pas uszczelniający, który pozwala uniknąć zanieczyszczenia magnezem
maksymalnie parować do wnętrza warstwy termoizolacyjnej.Jednocześnie łatwo się go czyści.
