Nazwa: | Elektryczny piec do topienia | Pojemność: | 500 kg |
---|---|---|---|
Moc: | 75kw | żywotność materiału odlewniczego: | około 2,5 godziny |
dokładność regulacji temperatury: | Plus/minus 2 stopnie Celsjusza | Temperatura pracy: | 850 stopni Celsjusza |
High Light: | 500 kg elektryczny piec do topienia,elektryczny piec do topienia 850 stopni,elektryczny piec indukcyjny do topienia metalu |
1000kg 2T 5T stalowy piec przechylny żelaza elektryczny piec do topienia metali indukcyjny piec przemysłowy
1. Zastosowanie elektrycznego pieca do topienia
Piec do topienia tygla ma zastosowanie do topienia metali żelaznych i stopów o niskiej temperaturze topnienia.
2. Wprowadzenie strukturalne
Elektryczny piec do topienia składa się z następujących trzech części: korpusu pieca, elektrycznego
system ogrzewania i sterowania oraz hydrauliczny system przechylania.
2.1 Obudowa pieca
Płaszcz pieca pieca do topienia tygla jest wykonany ze stalowych płyt i stali profilowanej w
kształt okrągłej kolumny.Obszary łączenia są ściśle zespawane.
2.2 Wykładzina elektrycznego pieca do topienia
W przypadku ściany bocznej okładzina ściany bocznej zawiera blok z włókien krzemianowo-aluminiowych,
superlekka cegła ogniotrwała 0,6 g/cm3i wypełniający proszek wermikulitowy.Ogrzewanie
komponenty sąOCr27A17MO2paski ze stopu o wysokiej wytrzymałości.
W przypadku dna pieca do topienia tygla jest on zbudowany z jednorazowo formowanego materiału odlewniczego o długiej żywotności
życie i dużą siłę.
2.3 System ogrzewania elektrycznego pieca do topienia
a) elementy grzejne – przewody wysokooporowe (sterowanie 1 strefą);
Układ sterowania: regulator temperatury (sprowadzony z Tajwanu, 2 sztuki),
elektroniczny regulator mocy, stycznik, przekaźnik.
Element wykrywający temperaturę: złącze termiczne (2 sztuki razem,
1 do pomiaru temperatury atmosfery w palenisku, a drugi do pomiaru
temperatura stopionego aluminium)
Zasilacz:
Zasilanie przygotowane przez kupującego: Zasilanie: 3-fazowe 5-przewodowe, 380V±10%, 50Hz±3Hz; Moc sterowania: 220 V ± 10%, 50 Hz ± 3 Hz.
|
2.4 Tygiel grafitowy
Tygiel grafitowy używany do elektrycznego pieca do topienia jest marki Vesuvius.
Rozmiar tygla to 750*900mm (średnica zewnętrzna * wysokość).Tygiel ma
żywotność 6 miesięcy lub więcej w zależności od warunków pracy klienta.
2.5 Elektryczny układ sterowania (regulacja PID)
2.5.1 główne parametry techniczne
a) napięcie robocze: 3 fazy, AC, 380V;
b) sposób sterowania: regulacja ręczna potencjometrem lub sterowanie automatyczne sygnałem 0-5VDC;
c) funkcja miękkiego startu: ruchy uruchamiane po 0,5 sekundy;
d) dokładność kontroli temperatury: ± 3 ℃ (w standardowych warunkach pracy)
e) moc znamionowa: regulowana zarówno ręcznie, jak i automatycznie;
2.5.2 główne elementy elektryczne
a) szafa sterownicza, 1 szt.;
b) regulator temperatury pochodzenia tajwańskiego, 2 sztuki (jeden regulator z regulacją PID).
c) regulator mocy 1 kpl.;
d) elementy elektryczne niskiego napięcia, 1 kpl.;
e) układ sterowania hydraulicznego 1 kpl.;
f) złącze termiczne, 2 sztuki (część mierząca temperaturę stopionego aluminium jest osłonięta a
rura osłonowa);
g) drut, 1 komplet;
2.6 otwór wyjścia awaryjnego
Aby zapobiec wyciekom, w dolnej części ściany bocznej zaprojektowano awaryjny otwór wylotowy.
Parametry techniczne
Parametry techniczne | Jednostka | Model |
SC-GRD-500 | ||
Moc znamionowa | KW | 75 |
Napięcie znamionowe | V | 380 |
Metoda połączenia | Y | |
Maksymalna temperatura | ℃ | 850 |
Temperatura pracy | ℃ | 0-800 |
Częstotliwość | HZ | 50 |
Fazy | 3 | |
Czas narastania temperatury dla pustego pieca | h | ≤3 |
Stabilność temperatury | ℃ | ±3 |
Rozmiar tygla | mm | 750*900mm (OD*Wysokość) |
Szybkość topnienia | kg/godz | 250 |
4. Lista konfiguracji elektrycznego pieca do topienia
4.1 korpus pieca, 1 kpl.;
4.2 elementy grzejne, listwy oporowe OCr27A17MO2, 1 komplet, Szanghaj;
4.3 elektryczna skrzynka sterownicza, 1 zestaw (w tym regulator temperatury, 2 zestawy, Taisee, Tajwan; elektroniczny
regulator mocy, 1 zestaw, Taisee, Tajwan;przełącznik powietrza, stycznik i inne niskie napięcie
komponenty, 1 zestaw, CHINT lub Omron)
4.4 Pierścień dociskowy tygla grafitowego, żeliwny, 1 szt.;
4.4 tygiel grafitowy, 1 sztuka (marka Vesuvius);
4.5 złączka termiczna do pomiaru temperatury stopionego aluminium, 1 szt
(w tym ochronna rura ochronna z krzemu węglowego)
4.6 złącze termiczne do pomiaru temperatury atmosfery paleniska,
1 sztuka, Szanghaj;
4.7 hydrauliczny układ przechylania, 1 kpl.;
4.8 dokumentacja techniczna, 1 kopia;

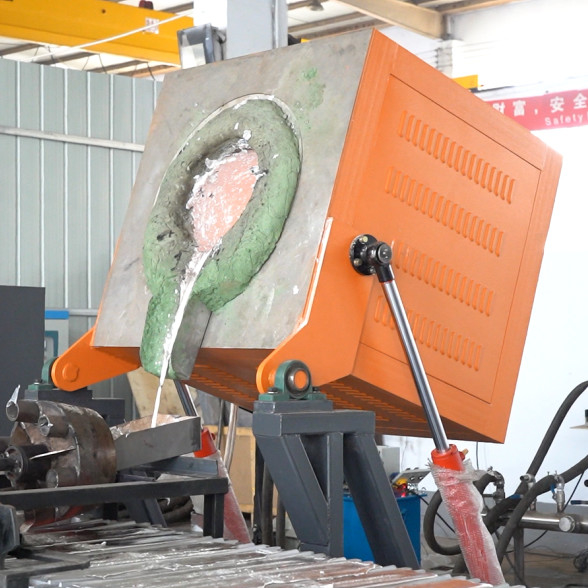

Tyglowy piec do topienia w naszym warsztacie
