W pełni automatyczna maszyna do płetwy chłodnicy
, maszyna do płetw chłodnicy 100 M / min
, maszyna do płetw chłodnicy o szerokości 25 mm

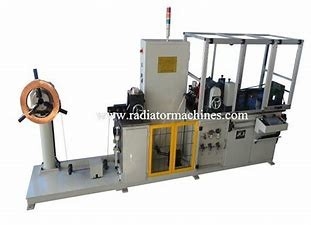

W pełni automatyczna aluminiowa maszyna do płetw chłodnicy 100 M / min o szerokości 25 mm
Specyfikacje
| Zasilacz |
3 fazy, 380 V 50 Hz |
| Całkowita moc |
4,5 kW |
| Prędkość robocza |
Bezstopniowa regulacja 0-100m/min |
| Wydajność produkcji płetw |
1000-4000 zwojów płetw na minutę;regulacja przez sterowanie falownikiem; |
| Częstotliwość cięcia |
max 60 razy/min |
| Środek ochrony |
pokrywa ze szkła organicznego wokół głównego korpusu maszyny; |
| Dokładność cięcia |
sterowanie serwo;±0 płetwy;cięcie na grzbiecie; |
| Waga sprzętu |
Około 1,8 tony |
| Całkowity rozmiar sprzętu |
4000X900X1800M |
| Wymagania dotyczące źródła powietrza |
ciśnienie powietrza >0,5Mp, Q>0,1m3/min, suche i chłodne sprężone powietrze |
| Rozmiar folii aluminiowej |
ID: 200±20 mm (regulowane);
OD: ≤1200mm
|
Opis aluminiowej maszyny do płetwy chłodnicy
Aluminiowa maszyna do płetw służy do produkcji falistych płetw do wymiany ciepła z lub bez okien.
Walcarka do płetw wyposażona jest w następujące urządzenia: rozwijarkę, urządzenie napinające, posuw, mikrosmarowanie natryskowe olejem, płetwę
funkcja formowania, korekcji i cięcia.Maszyna została zaprojektowana z zabezpieczeniami, takimi jak wykrywanie bicia taśmy, wykrywanie blokad,
wskaźnik błędu cięcia, zabezpieczenie przed przeciążeniem zespołu formowania żeber oraz lampka sygnalizacyjna błędu.
Elektryczny system sterowania maszyny do produkcji płetw przyjmuje PLC, falownik, sterowanie serwo AC i sterowanie ekranem dotykowym.ten
parametry można łatwo ustawić za pomocą ekranu dotykowego.
Parametry techniczne Fin Roller chłodnicy Fin Machine
|
Szerokość folii aluminiowej: 25 mm +/- 0,15 mm;
Wysokość płetwy: 5,00 +/- 0,05 mm;
Skok płetw: 17-19FPI;
Grubość taśmy aluminiowej: 0,15 mm;
Materiał bazowy folii aluminiowej: 3003;okładzina z jednej strony: 20%;
Stan folii aluminiowej: H14;
Materiał ostrza oprzyrządowania płetw: części kute ze stali szybkotnącej zawierające kobalt;
Żywotność ostrza oprzyrządowania płetw: ≥200 milionów zwojów płetw
|
Lista komponentów
| Przedmiot |
Specyfikacja |
| PLC i ekran dotykowy |
Delta, Tajwan |
| Elementy pneumatyczne |
Airtac, Tajwan lub SMC, Japonia |
| Elementy elektryczne niskiego napięcia |
Schneider, Omron, Szanghaj |
Zalety maszyny do produkcji grzejników
1 Maszyna do produkcji żeber chłodnicy o prędkości 100 m na minutę jest naszym standardowym modelem maszyny i jest wyposażona w system sterowania PLC i HMI.Jest bardzo stabilny w działaniu, a gotowy produkt ma wysoką wydajność produktu.
2 Nasz zakład posiada własne centra obróbcze oraz frezarki CNC.Wałek do formowania płetw i jego ostrza są produkowane przez nas, co czyni naszą maszynę bardziej konkurencyjną na rynku.
3 Wałek do formowania płetw jest wymienny i na tej samej maszynie można produkować różne modele płetw.
4 Minimalna grubość płetwy falistej wynosi 0,07 mm, co pozwala zaoszczędzić koszty klienta.
5 Maszyna do produkcji żeber chłodnicy może być wyposażona w nasz patentowy system smarowania.System smarowania mikrorozpylacza może zaoszczędzić około 60% smarowania.
Akceptacja klienta maszyny do produkcji grzejników samochodowych w naszej fabryce
