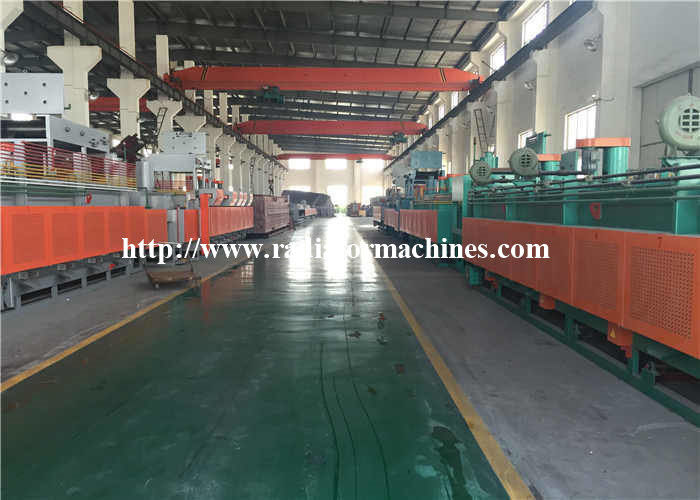

Ciągły przemysłowy piec do nawęglania i hartowania z siatką do elementów złącznych i gwoździ betonowych

Ciągły przemysłowy piec do nawęglania i hartowania z siatką do elementów złącznych i gwoździ betonowych

Piec z taśmą siatkową do ciągłego odpuszczania na gaz ziemny służy do obróbki cieplnej wkrętów samogwintujących.Cała linia produkcyjna składała się z podajnika taśmy magnetycznej, oczyszczarki wstępnej, pieca hartowniczego z rolkami nośnymi, wanny hartowniczej, stanowiska do usuwania oleju, maszyny do czyszczenia końcowego, pieca do odpuszczania taśmy nośno-rolkowej oraz elektrycznego układu sterowania.

Stosowany do ciągłego odpuszczania, suszenia wszelkiego rodzaju sprężyn, podkładek sprężystych, prętów sprężystych, wyrobów miedzianych, wałów, łańcuchów, śrubokrętów, części zamiennych do samochodów i uzbrojenia, elementów metalowych, osprzętu, drutów emaliowanych, drutu spawalniczego elektrycznego, nawęglanych i hartowane części zamienne.

Ogólne wprowadzenie

Linia do obróbki cieplnej łączy zaawansowane technologie z Tajwanu.Jego kluczowe części sprowadzane są zza oceanu.

Linia produkcyjna składa się z magnetycznej maszyny ładującej, maszyny do wstępnego czyszczenia taśmy siatkowej, dystrybutora wibracyjnego, pieca do hartowania z taśmą rolkową podtrzymującą, zbiornika hartowniczego, stojaka do usuwania oleju, maszyny do czyszczenia końcowego, pieca do odpuszczania taśmy rolkowej podtrzymującej i elektrycznego układu sterowania .

sh piec taśmowy/piec z przenośnikiem taśmowym z siatką

Główny parametr pieca taśmowego z siatką gazową:

Specyfikacja techniczna pieca taśmowego siatkowegopiec z taśmą siatkową / piec z taśmą siatkową,

Piec taśmowy typu łańcuchowego przyjmuje metodę ogrzewania górnego.Każda strefa grzewcza posiada wentylator cyrkulacyjny, aby

osiągnąć ujednoliconą temperaturę pieca.Pas siatkowy napędzany jest mechanizmem łańcuchowym.

Struktura pieca:mpiec taśmowy esh/piec przenośnikowy z taśmą siatkową

1 maszyna ładująca

Szerokość paska magnetycznego: 900mm;

2 Maszyna do czyszczenia wstępnego

Szerokość pasa siatki: 900mm;

Długość efektywna: 2400mm;

Pojemność zbiornika: 2,5m^3;

3 Dystrybutor wibracyjny

Szerokość robocza: 900mm;

4 Piec do hartowania

Szerokość pasa siatki: 1000 mm;

Długość wlotu: 2000 mm

Długość taśmy podgrzewającej: 2000mm;

Długość obszaru roboczego: 8000mm;

Wysokość efektywna: 120mm;

5 Zbiornik hartowniczy

Szerokość pasa siatki: 1300mm;

Szerokość zbiornika oleju: 2200mm;

Głębokość zbiornika oleju: 2000mm;

Pojemność zbiornika: 16 m²^3;

6 Stojak do usuwania oleju

Szerokość pasa siatki: 1300mm;

7 Maszyna do czyszczenia końcowego

Szerokość pasa siatki: 1300mm;

Długość efektywna: 2800mm;

Pojemność zbiornika: 2m^3;

8 Piec do hartowania z taśmą siatkową

Wysokość efektywna: 130mm;

Szerokość pasa siatki: 1200mm;

Długość powierzchni grzewczej: 1000mm;

9 Urządzenie sterujące

Temperatura i potencjał węglowy jest kontrolowany przez inteligentny instrument.Sterowanie automatyczne i sterowanie ręczne.

System transmisji blokujący i alarmujący krok po kroku z pieca do odpuszczania.

System transmisji ma nieprawidłowy dźwięk i alarm świetlny transmisji.

Nienormalny dźwięk i alarm świetlny dopływu wody.

Termopara do pomiaru temperatury, 4 sztuki;

Piec do odpuszczania jest ogrzewany przez sterowanie gazem, które składa się z miernika temperatury i PLC.

Palnik jest impulsowy i posiada blokadę.

​piec z taśmą siatkową / piec taśmowy z taśmą siatkową
