Szczegóły Produktu:
Zapłata:
|
| Nazwa maszyny: | maszyna do płetwy chłodnicy | Prędkość: | 80 SPM |
|---|---|---|---|
| Szerokość płetwy: | maks. 500mm | Wysokość płetwy: | 3-12mm |
| obrys pionowy: | 14 mm | ||
| High Light: | fin press machine,flat fin machine |
||
Maksymalnie 500 mm szeroka aluminiowa maszyna do tłoczenia chłodnicy 80 SPM Falista płetwa
Główna aplikacja
Aluminiowa maszyna do żeberek chłodnicy służy do produkcji następujących żeberek:
płetwy proste i płaskie, ząbkowane, perforowane, faliste, żaluzjowe i inne.
Zakres dostawy
|
NIE. |
Przedmiot |
Q'ty |
|
1 |
Korpus maszyny typu tłoczenia Radiator Fin |
1 zestaw |
|
2 |
Rozwijak |
1 zestaw |
|
3 |
Urządzenie do smarowania |
1 zestaw |
|
4 |
Nóż serwo |
1 zestaw |
|
5 |
Tabela kolekcji |
1 zestaw |
|
6 |
Przybornik |
1 zestaw |
|
7 |
Akcesoria |
Kilka |
Wprowadzenie do jednostek głównych
Aluminiowa maszyna do żebrowania chłodnicy typu tłocznego składa się głównie z rozwijaka,
Automatyczne rozwijanie
Automatyczna rozwijarka jest ważną częścią linii pras żeberkowych.Może automatycznie rozpocząć lub zatrzymać rozwijanie.
a) na rozwijarkę nałożyć aluminiową cewkę, a następnie zablokować pierścień blokujący pomiędzy każdą z dwóch zwojów.
b) Gdy prasa płetwowa zaczyna działać, uruchamia się również rozwijarka.
c) Rozwijarka uruchamia się lub zatrzymuje automatycznie w oparciu o skrajne górne i dolne położenie taśmy aluminiowej wykryte przez przełącznik fotoelektryczny.
Urządzenie do smarowania olejem
Urządzenie smarujące służy do smarowania taśmy aluminiowej przed wejściem do maszyny do tłoczenia.
Tłoczona aluminiowa maszyna do płetwy chłodnicy
Maszyna z aluminiowymi lamelami służy do wytwarzania płaskich lamel do wymienników ciepła za pomocą mechanicznej siły docisku.
Jednostka tnąca
Serwomechanizm tnący wykorzystuje silnik serwo do sterowania podawaniem materiału, a pompa powietrza steruje przecinarką do cięcia żeber.Użytkownik może ustawić szerokość i ilość żeber na cięcie.
Parametry techniczne maszyny Fin
|
Moc układu sterowania (KW) |
3 |
||
|
zasilacz |
3P;380V±10%;50Hz±2% (można dostosować) |
||
|
Dokładność maszyny |
Poziomowanie najwyższego punktu stołu formy |
mm |
≤0,03 |
|
Poziomowanie najniższego punktu dolnego stołu formy |
mm |
≤0,03 |
|
|
Poziomowanie stołu formy podczas wynurzania |
mm |
≤0,03 |
|
|
Poziomowanie stołu formy na zejściu |
mm |
≤0,03 |
|
|
Skok pionowy |
mm |
14 |
|
|
Siła wykrawania |
KG |
7500 |
|
|
Specyfikacja płetwy |
Płetwa (wysokość*pochylenie) |
mm |
Dostosowane |
|
Maksymalna szerokość płetwy |
mm |
500 |
|
|
Maksymalna wysokość płetwy |
mm |
12 |
|
|
Minimalna wysokość płetwy |
mm |
1 |
|
|
Prędkość maszyny |
Sterowanie falownikiem |
Czasy/min |
10～85 |
|
Wymiar całkowity |
L |
mm |
1320 |
|
W |
mm |
750 |
|
|
h |
mm |
1550 |
|
|
Hałas |
|
db(A) |
60 |
|
Waga |
|
kg |
2000 |

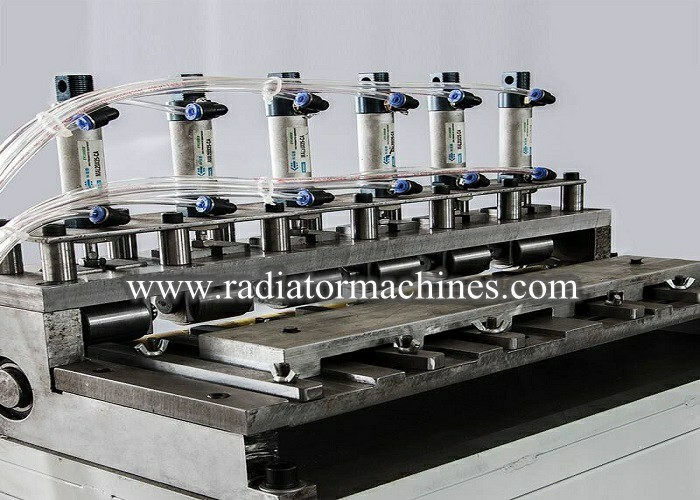

Obraz Servo Cutter of Stamping Fin Machine
