Szczegóły Produktu:
Zapłata:
|
Nazwa: | Odpylacz | Objętość powietrza: | 17000m3/h |
---|---|---|---|
Skuteczność odpylania: | ≥99,5% | Całkowita efektywna powierzchnia filtra: | 15m2 |
Prędkość filtra (normalna praca): | 1,5m/min | Okres gwarancyjny: | 13 miesięcy |
High Light: | Piec do topienia metalu typu workowego,piec do topienia metalu Odpylacz,piec do topienia metalu 1 |
Najnowsza konstrukcja Wysoka wydajnośćmiOdpylacz typu worka
1. Aplikacja
To urządzenie jest przeznaczone do oczyszczania gazów spalinowych o wysokiej temperaturze.
System oczyszczania przyjmuje dwustopniowe usuwanie kurzu.Pierwsza klasa
przyjmuje wysokowydajny odpylacz, który służy głównie do leczenia
grube cząstki powstające podczas topienia w piecach do topienia aluminium,
i ma świetny efekt chłodzenia.Druga klasa przyjmuje wysoką wydajność
odpylacz impulsowy worek do usuwania kurzu, który może filtrować kurz do 99,5%,
spełnienie wymagań krajowych norm emisyjnych.Powietrze zabiegowe
wydajność systemu odpylania to 17000 m3/h.
Określenie obszaru filtrowania odpylacza: prędkość wiatru filtra wynosi
1,5 m/min, powierzchnia filtra wynosi 15 m2, a odpylacz przyjmuje impuls
antykondensacyjny filtr workowy impulsowy.
2. Zasada działania
2.1 Odpylacz jest odpylaczem typu impulsowego antykondensacyjnego.
2.2 Odpylacz ma konstrukcję jednorzędową, ze 120 workami filtracyjnymi i
całkowita powierzchnia filtracji 15m2.
2.3 Worek filtracyjny przyjmuje standardowy rozmiar φ 130 × 2000, a
materiał to antykondensacyjny filc poliestrowy.
2.4 Typ filtra zewnętrznego jest dostosowany do odpylacza, a filtr
worek odpylacza połączony jest sprężyną z płytą ryflowaną
pierścień rozprężny, stanowiący separację między powietrzem a zapylonym gazem.
2.5 Sygnał impulsowy jest wysyłany do elektrozaworu impulsowego przez sterownik impulsów,
a pulsacyjny zawór elektromagnetyczny wyrzuca sprężone powietrze, aby zrobić filtr;
promieniowe odkształcenie worka i strząsanie kurzu.
2.6 W górnej części odpylacza znajdują się drzwiczki dostępu, które są używane
do konserwacji i wymiany worków (konserwacja, naprawa i wymiana worków)
odpylacza można wynieść na zewnątrz maszyny bez wchodzenia
wewnątrz odpylacza).
2.7 Elektryczna szafa sterownicza odpylacza przyjmuje strukturę
uszczelnione drzwi, które są pyłoszczelne i wodoodporne.
2.8 Aby zapobiec przedostawaniu się wysokiej temperatury spalin do pyłu
odpylacza, na rurze odpylacza ustawiony jest punkt pomiaru temperatury.
Wskaźnik temperatury jest zainstalowany w miejscu pracy pieca i
wyposażony w urządzenie alarmowe, aby przypomnieć operatorowi, że temperatura
wzrost odpylacza jest zbyt wysoki i należy zastosować uzupełnienie świeżego powietrza
aby zapewnić bezpieczną pracę całego systemu odpylania.
2.9 wybór wentylatora: zgodnie z projektowaną objętością powietrza systemu, 1 zestaw
Przyjęto wentylator wyciągowy wymuszony przez kocioł G4-73-10D, o jednorazowym ciśnieniu całkowitym
3251-3018pa, ilość powietrza 25566-32083m3/h, silnik Y150M-4 i
moc 18,5kw.
2.10 kontrola systemu: zgodnie z wymaganiami procesu systemu,
szafa sterownicza na odpylacz i system kontroli temperatury
do sterowania pulsacyjnym systemem odpylania i monitorowania temperatury
odpylacz, a wentylator główny jest uruchamiany przez przetwornicę częstotliwości.
3.micechy sprzętu
3.1 Filtr workowy antykondensacyjny jest rodzajem połączonego usuwania kurzu
sprzęt o dużej objętości powietrza, niskiej prędkości wiatru filtrującego, dobrym usuwaniu kurzu
efekt, wysoka wydajność odpylania, niezawodna praca, wygodna konserwacja
i mała powierzchnia podłogi.Produkcja modułowa, stabilna jakość.

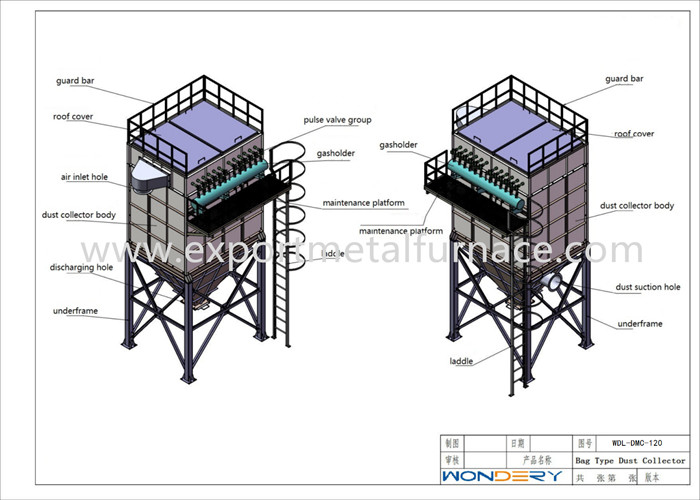

3.2 Zasada działania: Odpylacz składa się z górnego pudełka, środkowego
skrzynka, kosz na popiół, płyta prowadząca, wspornik, element worka filtracyjnego, urządzenie wtryskowe,
system ochrony, system sterowania itp. Zapylony gaz dostaje się do kosza na popiół
przez rurę przekierowania.Pod kierownictwem systemu dywersji
kosz na popiół, pył o dużych cząstkach bezpośrednio wpada do kosza na popiół po
separacja, a reszta kurzu wchodzi do obszaru filtrowania środkowego pudełka
z przepływem powietrza.Przefiltrowany czysty gaz jest odprowadzany przez górną skrzynkę
a rura wydechowa przez worek filtracyjny.Wraz z postępem filtrowania
stan, w którym kurz na powierzchni worka filtrującego osiągnie określoną wartość
ilość, urządzenie sterujące odkurzaniem otworzy impuls elektromagnetyczny;
zawór do wtrysku zgodnie z ustaloną procedurą, aby strząsnąć kurz na
worek filtracyjny.Pył wpadający do kosza na popiół jest odprowadzany przez popiół
zawór spustowy.
3.3 Obszar i długość filtra można regulować.Ilość worka filtrującego może
zmienić, aby dostosować się do wymaganej objętości powietrza.
3.4 Filtr workowy antykondensacyjny jest filtrem zewnętrznym.The
gaz zawierający kurz znajduje się na zewnątrz worka filtrującego, podczas gdy czyste powietrze jest wewnątrz
worek filtrujący, a wylot worka jest skierowany do góry.Rozpocznij natryskiwanie pulsacyjne, tworząc torbę
promieniowe odkształcenie i strząśnij kurz.
3.5 Odpylacz przyjmuje metodę czyszczenia popiołu online.
3.6 Przyjęto metodę dystrybucji powietrza wtórnego, aby umożliwić obciążone kurzem
przepływ powietrza do obszaru filtra przez rurę prowadzącą i dystrybucję powietrza
system, który zapewnia równomierność i płynność dopływu powietrza do urządzenia,
tak, aby poprawić współczynnik wykorzystania powierzchni filtra i żywotność
materiał filtracyjny.
3.7 Worek filtracyjny przyjmuje sprężynowy pierścień rozprężny z dobrym uszczelnieniem
wydajność i szybkość wymiany.Otwórz górną pokrywę i
wymienić worek na 1-2 osoby.
3.8 Rama torby przyjmuje strukturę w kształcie gwiazdy (10 żeber) z a
Krótka rura w kształcie tłoczenia na zimno na górze, aby zapewnić pion
położenie ramy worka i ochrona bezpieczeństwa ust worka filtrującego
podczas wstrzykiwania.Zapobiega przywieraniu worka filtrującego po pracy odpylacza
przez pewien czas, zapewnia płynną wymianę worka i zmniejsza
uszkodzenie torby w trakcie wymiany torby.
3.9 Odpylacz przyjmuje zdejmowany dach i platformę do konserwacji
i schody ruchome, które są wygodne dla personelu do remontów, użytkowania i zarządzania.
4.Kluczskładniki
4.1 Dla całego odpylacza, worka filtrującego i impulsu elektromagnetycznego
zawór są kluczowymi elementami.
4.2 Jakość materiału filtracyjnego bezpośrednio wpływa na skuteczność usuwania pyłu
odpylacza, a żywotność worka filtrującego bezpośrednio wpływa na działanie
koszt odpylacza.Dlatego antykondensacyjna igła poliestrowa
Filc jest wybierany zgodnie ze środowiskiem pracy i średnimi warunkami
odpylacza.Ten materiał filtracyjny jest materiałem filtrującym powierzchnię, który może
dokładnie oczyścić kurz, zmniejszając możliwość stwardnienia kurzu po kurzu
jest rozprowadzany na powierzchni worka filtracyjnego, a materiał filtracyjny ma długą żywotność.
Ponadto poprawiliśmy konstrukcję odpylacza, aby zapewnić, że
żywotność materiału filtracyjnego wynosi nie mniej niż dwa lata.
4.3 Importowana membrana jest wybierana dla elektromagnetycznego zaworu impulsowego,
a ciśnienie wtrysku wynosi 0,5-0,7mpa.Membrana jest trwała, a jej
żywotność jest ponad 1 milion razy, co spełnia wymagania
efektywnej pracy impulsowego zaworu elektromagnetycznego.
5. Parametr techniczny
Nie. | Przedmiot | Jednostka | Parametr |
1 | Objętość powietrza | m3/h | 17000 |
3 | Skuteczność odpylania | ja | ≥99,5 |
4 | Całkowita efektywna powierzchnia filtra | m2 | 15 |
5 | Prędkość filtra (normalna praca) | m/min | 1,5 |
6 | Specyfikacja worka filtrującego | mm | φ130×2000 |
7 | Ilość worków filtrujących do odpylacza | szt. | 120 |
8 | Materiał worka filtrującego | filc poliestrowy z przypalaniem i prasowaniem | |
9 | Temperatura gazu na wlocie | ≦100 ℃ | |
10 | Odporność na sprzęt | Rocznie | 1200 |
11 | Ilość zaworu impulsowego | szt. | 12 |
6. Obsługa posprzedażna
Okres gwarancji na produkt: 13 miesięcy od daty wysyłki.Sprzedający jest
odpowiedzialny za naprawę sprzętu lub wymianę uszkodzonych części w przypadku usterek
są spowodowane wadami produkcyjnymi, ale uszkodzenia spowodowane nieprawidłową obsługą
przez pracowników mają być naprawione przez samego kupującego lub sprzedającego w określonym
stawka opłaty.(Łatwe do noszenia części i naturalne zużycie wysokiej temperatury)
części nie są objęte gwarancją.)
