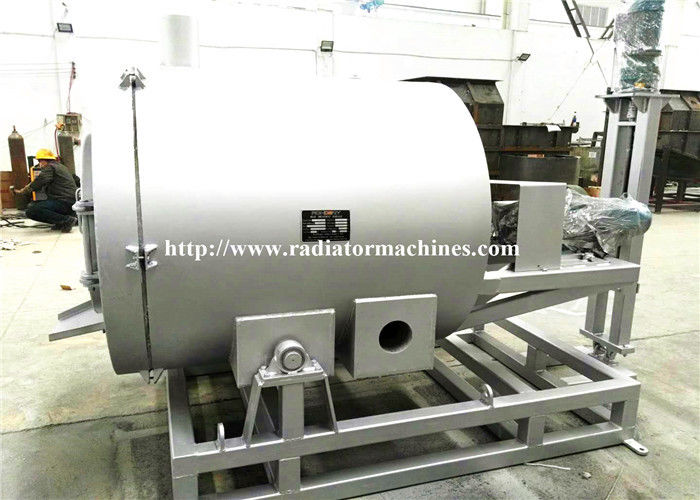

2000Kg piec do topienia ołowiu przechylny aluminiowy tygiel do topienia

Piec do topienia metalu w tyglu ze stopu aluminium Przechylny piec do topienia aluminium

1. Krótkie wprowadzenie

Piec do topienia ołowiu WDL-QQZ-2000 służy do topienia i recykling materiały ołowiane.System palnika wykorzystuje znane markowy palnik olejowy,

który ma zalety automatycznego zapłonu,ochrona przed płomieniem i całkowite spalanie. Kształt pieca jest owalny.Obie boki paleniska pieca są zbudowane ze specjalnego odlewu o wysokiej wytrzymałości materiał.Piecma wysoką szybkość topnienia, dobre zachowanie ciepławydajność, niskie zużycie, niskie koszty użytkowania, bezpieczeństwo i niezawodność.To może być służy do topienia i trzymania w tym samym czasie.

1.1 Korpus pieca składa się z warstwy ogniotrwałej, zachowania ciepła warstwa i warstwa izolacyjna.Palenisko pieca jest odlewane z dużą wytrzymałością

i nieukształtowanego materiału ogniotrwałego.W piecu znajduje się pierścień dociskowy wydłużyć czas przebywania płomienia w piecu, poprawić topienie

prędkość i zmniejszyć zużycie energii.Warstwa zatrzymująca ciepło i warstwa izolacyjna składają się z włókien ceramicznych.Dlatego teżmagazynowanie ciepła korpusu pieca jest małe, wzrost temperatury jest szybki, ciepło konserwacja jest dobra, zużycie energii jest niskie.

1.2 Wentylator palnika, zawór magnetyczny, urządzenie zapalające i czujnik płomienia

stanowić całość.Włączyć zasilanie (220V) i palnik

można rozpocząć.

1.3 Płaszcz pieca: blacha stalowa do pieca o dużej wytrzymałości, grubość 10 mm;

1.4 Zużycie gazu ziemnego: 35m3/godz.;

1.5 Ciśnienie zasilania gazem ziemnym: 5000 Pa;

1.6 Temperatura paleniska pieca: 500-600 ℃;

1.7 Pojemność basenu topiącego: 2000 kg ołowiu;

1.8 Prędkość obrotowa pieca: 1 obrót/min;

1.9 Cykl topienia: 2 godziny na partię (w tym czas ładowania i topienia);

1.10 Średnica otworu ładującego: 510mm;

1.11 Wentylator: 3KW, 380V;

1.12 Całkowity rozmiar pieca obrotowego: 3880*1850*2000mm (dł.*szer.*wys.);

1.13 Wyłożenie pieca:

Pierwsza warstwa: nieprzepuszczalna odlewana, żaroodporna odlewana;

Druga warstwa: Cegła izolacyjna Mulit, Ceramika Super termoizolacyjna,

Materiały termoizolacyjne;

Trzecia warstwa: Super termoizolacyjna płyta pilśniowa;

1.14 Elektryczna obrotowa naprzemienna konstrukcja korpusu pieca

(elektryczny reduktor obrotowy):

Metoda obracania: struktura obrotu dodatniego i ujemnego o 360 °;

Ładowność: waga pieca 6 ton + płyn ołowiowy 2 tony;

Reduktor: BWEN-2715-29´9-3;

Współczynnik redukcji: 1/85;

Moc silnika: 5.5KW.4P.380V.50HZ;

Prędkość obrotowa: 1RPM-3RPM;

Dokładność: ≤0,2°;

Moment trzymania: 48KN.M;

2. Konfiguracja standardowa

2.1 Korpus pieca, 1 kpl

2.2 Szafa automatycznej regulacji temperatury, 1 kpl

2.3 Mechanizm transmisyjny, 1 kpl

2.4 Układ palnika olejowego, 1 kpl.;

2.5 Instrukcja obsługi 1 egzemplarz

3. Uwaga

3.1 Instalacja pieca.

3.1.1 Sprawdź, czy wyposażenie jest kompletne.

3.1.2 Zgodnie z instrukcją instalacji i stanem faktycznym

warsztatu, wybierz odpowiednie miejsce na piec i szafkę elektryczną.

3.1.3 Po potwierdzeniu pozycji montażowej należy wykonać fundament betonowy

wylewać zgodnie z rysunkiem montażowym lub śrubami dolnej stopy

być wykonane zgodnie z rozmiarem instalacji.Ułożyć przewody i rury pod

grunt.Podczas instalowania skrzynki elektrycznej użytkownik musi dokręcić śruby kotwiące.

3.1.4 Otwórz pokrywę pieca i sprawdź, czy wykładzina pieca jest dobrze ułożona.

3.1.5 Podłączyć obwód główny i pętlę sterującą pieca elektrycznego

sprzęt odpowiednio z gumowym przewodem izolacyjnym i przewodem kompensacyjnym

zgodnie z zewnętrznym schematem elektrycznym pieca elektrycznego.

3.1.6 Wszystkie rurki druciane, obudowa pieca, zewnętrzna obudowa szafy sterowniczej i zasilanie

stojak powinien być solidnie uziemiony.Zakryj czołową końcówkę elementu grzejnego.

3.1.7 Po podjęciu decyzji o położeniu instalacji korpus pieca musi być dobrze ułożony

ustawione za pomocą śrub.Potwierdź położenie elektrycznej szafy sterowniczej

(odległość od korpusu pieca nie mniejsza niż 4 metry).Operator

należy przygotować olej napędowy, moc i główną linię.

3.2 Ładowanie

Podczas normalnej pracy ładowanie materiału co najmniej 3 razy na godzinę i

co najmniej 500 kg za każdym razem.Staraj się przechowywać w piecu ponad 350 kg płynnego ołowiu.

Zmniejszyć uderzenie narzędzia w wylot pieca podczas ładowania.

3.3 Mechanizm transmisji

Wymagana jest regularna konserwacja i przegląd silnika i skrzyni biegów

zapewnić smarowanie olejem w skrzyni biegów.

4. Obsługa posprzedażowa

Okres gwarancji na produkt: 1 rok.Sprzedawca jest odpowiedzialny za naprawę

pieca lub wymianę uszkodzonych części, jeśli wady są spowodowane przez producenta

wady, ale szkody spowodowane niewłaściwymi działaniami pracowników nie

w zestawie.(Łatwe do zużycia części nie są objęte gwarancją.)
